Le potentiomètre est le cœur dumanettes de commande électriques, et le capteur d'angle convertit le signal de déplacement envoyé par la main en un signal électrique via le potentiomètre. Le potentiomètre est la première méthode de détection du joystick de commande électrique. L'avantage du potentiomètre est sa forte capacité anti-interférence et sa faible consommation d'énergie.

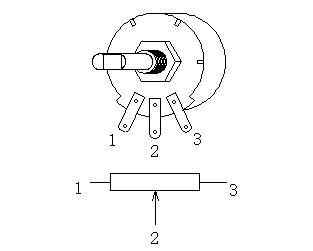

Icône du potentiomètre :

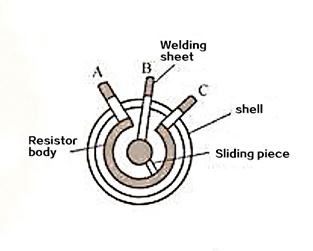

Image du potentiomètre :

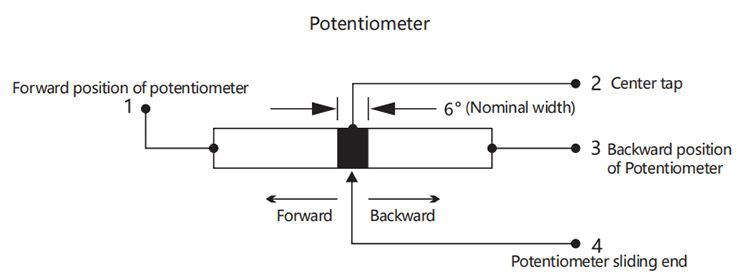

Potentiomètre à trois bornes et potentiomètre à quatre bornes :
Les potentiomètres courants sont des potentiomètres à trois bornes, comme indiqué sur la figure. Le potentiomètre à quatre bornes ajoute une borne neutre au potentiomètre à trois bornes, qui est la caractéristique du potentiomètre couramment utilisé sur la poignée de commande électrique. Généralement, la poignée de commande électrique est en position centrale lorsqu'elle est au repos, et elle peut coulisser d'avant en arrière ou de gauche à droite.
Potentiomètre utilisé sur le joystick de commande électrique :
Généralement, des potentiomètres en plastique conducteur longue durée sont utilisés sur les poignées de commande électrique. L'utilisation d'un film plastique conducteur hautement résistant à l'usure, associé à des brosses en alliage rares hautement résistantes à l'usure, la durée de vie du potentiomètre peut atteindre plus de deux millions de fois. Les produits de la série HJ30 de notre société' utilisent des potentiomètres personnalisés à longue durée de vie. Les produits de la série HJ60 utilisent un potentiomètre personnalisé composé de résistances longue durée et de brosses en alliage rares.

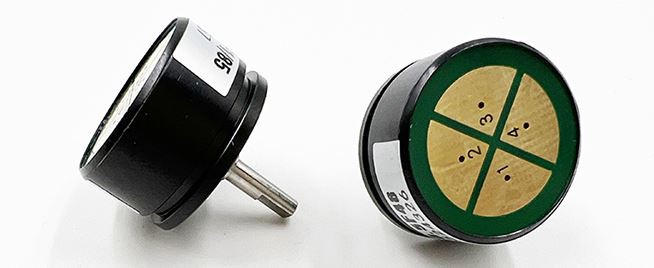

Photo du potentiomètre pour joystick série HJ30 :

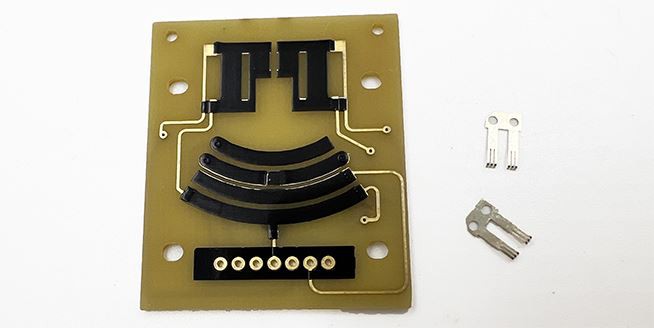

Photo des résistances et des balais pour joystick série HJ60 :
Les caractéristiques du potentiomètre utilisé dans le joystick de commande électrique :
Longue durée de vie : En raison de la particularité decontrôle électronique industrielmanettes, presque toutespoignées de commande électroniquedoivent avoir une durée de vie des opérations répétitives de plus d'un million de fois, et certaines applications doivent atteindre plus de 10 millions de fois. La durée de vie des potentiomètres à film de carbone ordinaires n'est que de 100 000 fois ou moins. Par conséquent, des potentiomètres en matériaux spéciaux sont utilisés sur les manettes de commande électriques. Nous les appelons"potentiomètres longue durée" ou"potentiomètres en plastique conducteur". La durée de vie actuelle de ce type de potentiomètre peut généralement atteindre deux millions de fois. Les potentiomètres avec une durée de vie allant jusqu'à 10 millions de fois nécessitent une personnalisation spéciale.
Petit angle : L'angle de fonctionnement du joystick de commande électronique général est compris entre 40° et 60°. Ainsi, les potentiomètres utilisés sur les joysticks de commande électrique sont tous spécialement personnalisés.
Plage de valeurs de résistance : la résistance totale se situe généralement dans la plage de 2K ; 5K ; 10K.
Précautions d'emploi des joysticks potentiomètres : Avant d'utiliser la poignée, assurez-vous de bien vérifier le manuel du joystick avant de mettre sous tension. Une fois le mauvais fil connecté, le potentiomètre peut être brûlé. La raison en est que si l'extrémité coulissante du potentiomètre est connectée à l'alimentation ou à la terre, puis que la poignée est actionnée, lorsque le potentiomètre de la poignée glisse vers l'alimentation ou la terre, la valeur de résistance sur la boucle tend vers zéro. Selon la loi d'Ohm's, la résistance dans la boucle Le courant tend vers l'infini, et le potentiomètre grillera, une attention particulière est donc nécessaire. La solution à ce problème est d'essayer de ne pas choisir un potentiomètre avec une plage de glissement de 0% à 100% lors de la sélection des joysticks. Il est préférable d'utiliser un potentiomètre avec une plage mobile de 10 % à 90 %, afin que le potentiomètre ne soit pas brûlé même si le mauvais fil est connecté.
De plus, lors de la conception d'un système de contrôle électronique, le potentiomètre doit être connecté au mode potentiel glissant (figure de gauche ci-dessous), et non au mode rhéostat (figure de droite ci-dessous). En mode potentiel glissant, la valeur de résistance du potentiomètre n'affecte pas la précision du signal de sortie ; s'il est connecté au mode rhéostat, bien que le signal puisse être ajusté, cela affectera la valeur de résistance après une longue période d'utilisation de la précision du signal.
Exemples de joysticks potentiomètres :

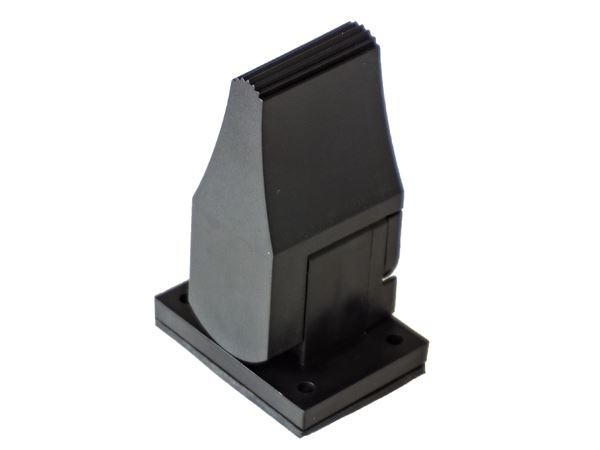

Joystick série FJ1

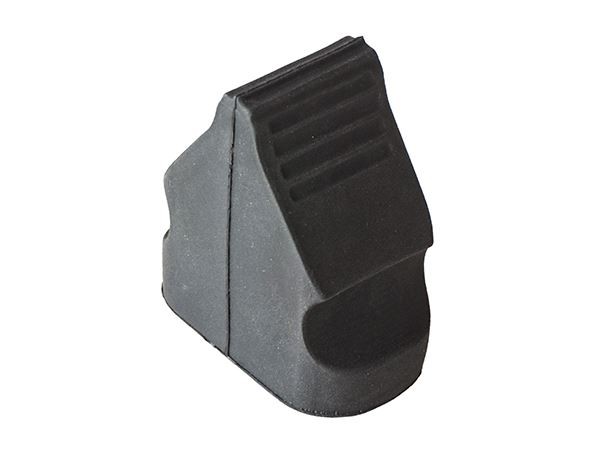

Joystick série FJ120

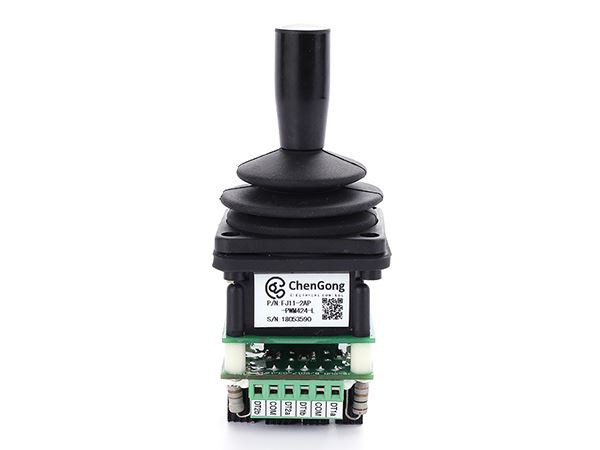

Joystick série FJ11

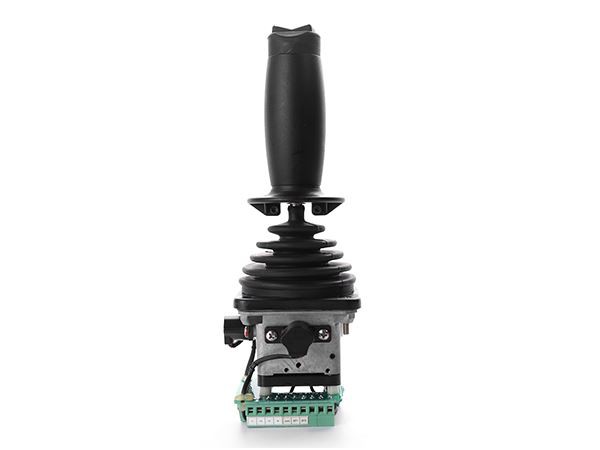

Joystick série HJ30

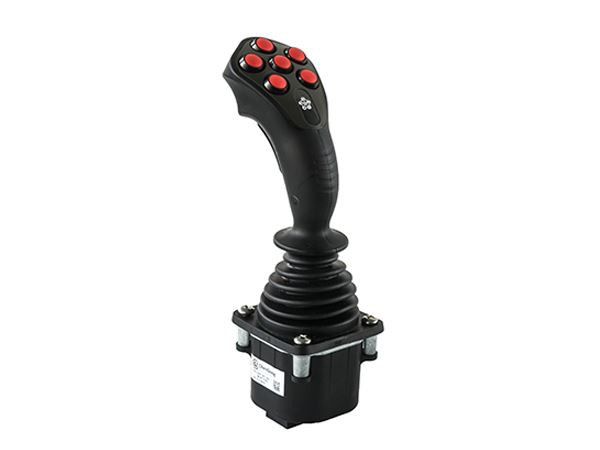

Joystick série HJ60

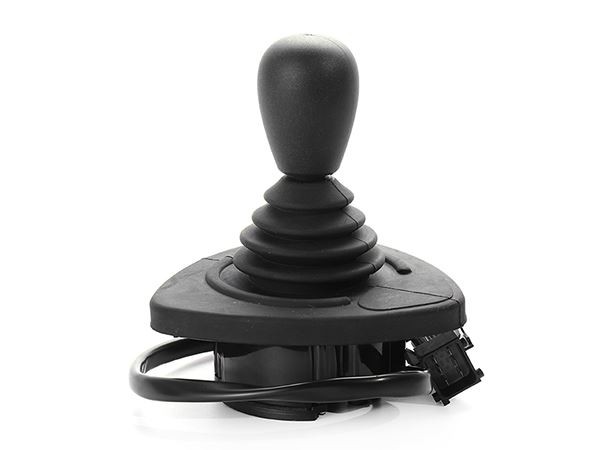

Joystick série HJ18
