Le joystick de commande électronique est l'exécuteur d'actions ou d'instructions, et transmet les commandes du cerveau de l'appareil GG.
● Utilisé dans divers équipements électromécaniques.
● Convertir le mouvement de la main en sortie de signal électrique.
● Contrôler la direction, la vitesse et l'état de fonctionnement de l'équipement.
● Composants d'interaction homme-machine.
Joysticks à effet Hall ou à potentiomètre
À mesure que le besoin de manettes de jeu augmente, les concepteurs subissent une pression accrue pour répondre aux exigences d'utilisation tout en réduisant les coûts. Ces exigences incluent, sans s'y limiter, la sensibilité, la précision, la faible puissance, un fonctionnement plus fluide, une taille d'installation personnalisée et des fonctionnalités multifonctions. Il est particulièrement important dans les environnements industriels où un contrôle approprié de l'équipement lourd est essentiel pour prévenir les blessures liées au travail ou la perte de productivité.
CGEC a développé sur mesure plusieurs types de manettes électriques industrielles pour servir les fabricants d'équipement d'origine (OEM) et les opérateurs dans les environnements industriels, commerciaux et grand public. Lorsque l'on se concentre sur les applications industrielles, les joysticks pour machines et équipements jouent un rôle crucial. Pour cette raison, il est important de se familiariser avec deux des principaux types de joysticks industriels : les joysticks à effet Hall et les joysticks à potentiomètre.
Considérations clés pour les joysticks électriques industriels
Il y a des avantages et des inconvénients à tous les types de joysticks. Il est important d'être conscient de la dynamique sous-jacente des manettes à potentiomètre et à effet Hall pour sélectionner celle qui convient à votre application spécifique.
Caractéristiques de la poignée de type Hall:
● Détection d'angle sans contact à effet Hall
● longue durée
● Haute résistance à la pollution
● La tendance à l'avenir
Caractéristiques de la poignée de type potentiomètre :
● Composants passifs
● Forte capacité anti-interférence
● Large plage de tension
● Faible consommation d'énergie
Opérateur de manette de chariot élévateur
Un potentiomètre est une résistance variable qui utilise un bras d'essuie-glace physique qui glisse sur l'élément électrique interne pour modifier la résistance. Les potentiomètres sont traditionnellement utilisés comme diviseurs de tension analogiques qui fournissent des signaux de sortie de tension et sont fabriqués à l'aide de l'un des nombreux types d'éléments électriques : carbone, cermet, fil enroulé ou plastique conducteur. Chacun de ces choix a ses avantages et ses inconvénients, mais tous sont sensibles à l'usure éventuelle causée par le frottement de glissement du bras d'essuie-glace lorsque l'arbre du potentiomètre est tourné. Les potentiomètres de type Cermet et carbone ne sont pas souvent utilisés dans les applications de joystick car ils ont une durée de vie plus courte et sont mieux utilisés dans les opérations à faible cycle telles que les fonctions de réglage du panneau.
Ainsi, CGEC propose trois séries de manettes de potentiomètre HJ12, HJ15, HJ18 utilisées sur le contrôle des chariots élévateurs.

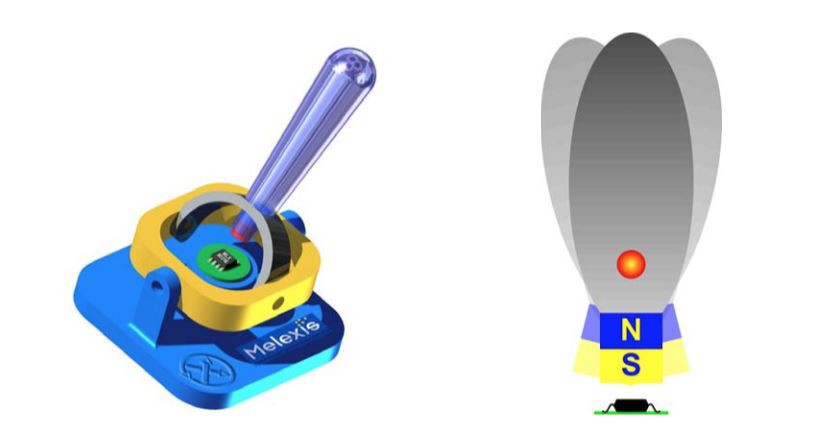

Joysticks électriques industriels à effet Hall selon le principe de l'effet Hall, le signal de déplacement transmis par la main est converti en la modification du champ magnétique à gradient entre l'élément Hall et l'acier à aimant permanent, et le signal électrique est émis. Basé sur le changement de champ magnétique, le capteur à effet Hall agit comme un potentiomètre mais élimine la dégradation de l'élément car il n'y a pas besoin de bras d'essuie-glace physique. Un aimant couplé en interne à l'extrémité de l'arbre est placé à proximité immédiate de la puce à effet Hall, mais n'entre jamais en contact. Alors que les joysticks à effet Hall peuvent augmenter la longévité, d'autres facteurs doivent être pris en compte, tels que la dérive de température ou la tension d'alimentation disponible.
Joysticks de potentiomètre
Le mode de fonctionnement habituel du's est converti en l'état de glissement du potentiomètre à travers une certaine structure mécanique (structure de la poignée), et le signal de déplacement est converti en un signal électrique émis par le potentiomètre. Des manettes de potentiomètre électriques industrielles ont été pendant des décennies et utilise les principes de la loi d'Ohm pour fournir une sortie analogique proportionnelle. Le joystick du potentiomètre contient plusieurs composants qui, lorsqu'ils sont déplacés, augmentent ou diminuent le niveau de résistance dans le circuit électronique. La plupart des unités d'acquisition de données, automates ou microcontrôleurs sont compatibles avec la nature omniprésente du potentiomètre traditionnel.
Un joystick de potentiomètre industriel électrique est une option idéale pour les applications qui nécessitent un mouvement précis d'équipements industriels ou de machines en mouvement. Bien que les manettes de potentiomètre offrent d'excellentes performances, elles ont des limites en termes de durabilité. En termes de durabilité à long terme, ces types de joysticks peuvent subir des problèmes de fiabilité en raison de l'usure des pièces mobiles et d'une susceptibilité mineure aux interférences électromagnétiques ou aux interférences radiofréquences. Cela est particulièrement vrai pour les potentiomètres enroulés, mais moins pour les types de plastique conducteur qui utilisent une piste électrique lisse pour éliminer autant de friction que possible. De même, les potentiomètres en plastique conducteur n'ont pas les mêmes problèmes d'interférence en raison des propriétés matérielles de l'élément.
Joysticks à effet Hall
Contrairement aux joysticks à potentiomètre qui exploitent des circuits électroniques, les joysticks à effet Hall utilisent un système magnétique. Les joysticks à effet Hall ont un avantage sur les joysticks à potentiomètre car il n'y a pas d'usure due au contact physique avec le capteur lui-même. Les joysticks électriques à effet Hall sont utilisés pour les applications industrielles de la même manière que les types de potentiomètre, mais excellent dans ceux qui peuvent avoir des vibrations ou des chocs excessifs. Ces applications incluent les camions miniers, les chargeuses-pelleteuses, les grues, les excavatrices, les excavatrices, etc.
Bien qu'il y ait plusieurs avantages à utiliser des joysticks à effet Hall par rapport aux joysticks à potentiomètre, il y a aussi plusieurs inconvénients. L'alimentation en tension disponible peut être un facteur limitant car la plupart des effets Hall nécessitent 5VDC ou 9~36VDC alors qu'un potentiomètre peut utiliser une large gamme de tensions. De plus, les joysticks à effet Hall ont quelques limitations dans le matériau ferromagnétique utilisé, car son champ magnétique changera avec le temps et est directement affecté par des températures chaudes et froides plus extrêmes. Ces variations dans le champ magnétique entraîneront la « dérive » du joystick à effet Hall&et affecteront la tension de sortie. Cela crée des écarts indésirables et affecte la fiabilité à long terme du joystick à effet Hall.
En fait, CGEC propose un effet Hall et une sortie potentiomètre dans une seule série de joysticks, tels que les séries HJ20, HJ30, HJ50, HJ60.
Choisir le bon joystick : effet Hall vs potentiomètre
Lorsqu'il s'agit de sélectionner un contrôleur de joystick électrique industriel, vous devez vous poser quelques questions. Les questions suivantes sont conçues pour aider à la fois du point de vue des performances opérationnelles et du point de vue budgétaire.
Comment choisir un bon joystick ?
Classé par fonction du produit :
● Axe unique : contrôler les actions d'un actionneur
● Axe Daul : contrôle les actions de deux actionneurs
● axe : Contrôler les actions de trois institutions ou plus
Classification par signal de sortie :
● Sortie de tension Hall : définie entre 0 et 5 V ;
● Sortie du potentiomètre : les clients définissent la sortie en fonction de leurs propres exigences système ;
● Sortie tension/courant : spécifiez la tension ou le courant de sortie de la tension d'entrée (entrée de tension large) ;
● Sortie de bus CAN : transmettre des signaux de données via l'interface de bus.
Environnement d'exploitation - Dans quel environnement le joystick sera-t-il et quel est le code de protection d'entrée (IP) requis ?
Espérance de vie - Combien de temps le joystick doit-il fonctionner et comment cela se compare-t-il à la durée de vie des machines ou de l'équipement qu'il utilisera ?
Budget du projet - Quelle part du budget du projet peut être allouée à la sélection d'un joystick électrique industriel hautes performances ? Comment cet investissement permettra-t-il à la fois d'améliorer les performances opérationnelles et d'éviter les coûts de maintenance et de remplacement à terme ?
Bien que ce ne soient là que quelques-uns des facteurs que votre équipe devrait prendre en compte lors de la sélection d'un joystick à effet Hall ou d'un potentiomètre, il est bon de les garder à l'esprit. Si nécessaire, la programmation et l'ingénierie supplémentaires du joystick peuvent être gérées par CGEC.
Consultez CGEC pour choisir les bons joysticks électriques industriels
Lorsque vous naviguez dans le paysage des joysticks industriels, il est important d'explorer la gamme complète de fonctions et de capacités que chacun a à offrir. Les joysticks industriels multifonctions peuvent être personnalisés pour les applications et projets spécifiques de votre entreprise. Lorsque vous travaillez avec des joysticks à potentiomètre et à effet Hall, CGEC sélectionne les niveaux de résistance appropriés et gère la déviation en fonction des spécifications de votre équipe. Des accessoires supplémentaires peuvent être incorporés dans la conception pour un fonctionnement transparent et des performances optimales.
Si vous souhaitez choisir un joystick remplacé par AWP et un joystick remplacé par un chariot élévateur, veuillez consulter notre catalogue et trouver le numéro de pièce dont vous avez besoin ou afficher votre numéro de pièce dans notre boîte e-mail. Nous vous répondrons bientôt.
Pour discuter avec un ingénieur des avantages des joysticks à effet Hall par rapport aux manettes de potentiomètre pour votre application, contactez-nous également dès aujourd'hui. et l'un de nos ingénieurs d'application ou spécialistes de la conception travaillera avec votre équipe.
