PS10 - Bouton de commande de sortie analogique linéaire

Les boutons de commande électrique produits par les fabricants nationaux sont tous des boutons de sortie de commutation, c’est-à-dire uniquement une sortie de signal ON-OFF. Le bouton de sortie analogique est un bouton avec une sortie de signal linéaire continue. Les principaux marchés où les boutons à effet Hall sont utilisés sont le marché de la télécommande industrielle et le marché des contrôleurs électriques. Les équipementiers dépendent principalement des produits importés. Par exemple, les boutons de type Hall de marques telles que APEM sont le courant dominant.

Le principe du bouton de type Hall est d’utiliser l’effet Hall pour convertir les changements de déplacement en changements analogiques (tension). Le principe est très simple, mais en raison de la petite taille du bouton, des exigences strictes en matière de conception structurelle et de processus, et des exigences élevées en matière de niveau de protection, il n’y a pas eu de produit correspondant en Chine. Et cette année, CGEC basé sur l’esprit de la science et de la technologie, et l’innovation continue, à travers près d’un an d’exploration acharnée, a finalement développé le premier bouton de sortie analogique domestique-PS10.

L’apparence et les dimensions d’installation de la PS10 sont interchangeables avec des produits étrangers similaires, et les performances de sortie électrique sont également cohérentes avec les produits étrangers. En outre, la PS10 adopte une toute nouvelle structure interne, et par rapport aux produits étrangers, de nombreuses améliorations ont été apportées:

1. Utilisez des vis pour fixer le capuchon du bouton au lieu de la fixation de la boucle d’interférence des boutons étrangers, et le capuchon du bouton ne tombera pas en raison de la traction pendant l’utilisation. La partie supérieure est fixée avec un bouchon en caoutchouc pour répondre aux exigences d’étanchéité.

2. Utilisez du métal pour remplacer le plastique d’origine dans des structures telles que la coque et la doublure afin d’améliorer la robustesse et la capacité antistatique du produit.

Exigences technologiques :

1. La tension d’entrée est de 5V et la tension de sortie est de 0,5 ~ 4,5 V.

2. Bouton analogique de type Hall, type de réinitialisation.

3. La course totale est de 4,0 mm±0,3 mm.

4. Température de fonctionnement -30 °C ~ 70 °C, température de stockage -40 °C ~ 85 °C.

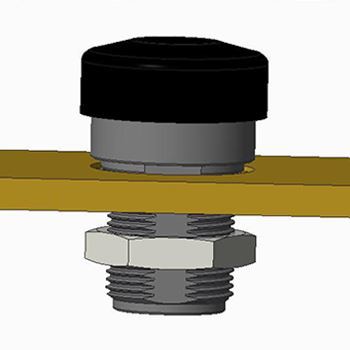

Schéma d’installation :

Le PS10 est compact et beau en apparence, robuste et durable, confortable à utiliser, et l’installation est exactement la même que celle des boutons ordinaires. À l’avenir, la PS10 apportera de nouvelles contributions à la localisation des télécommandes et des contrôleurs industriels domestiques.
